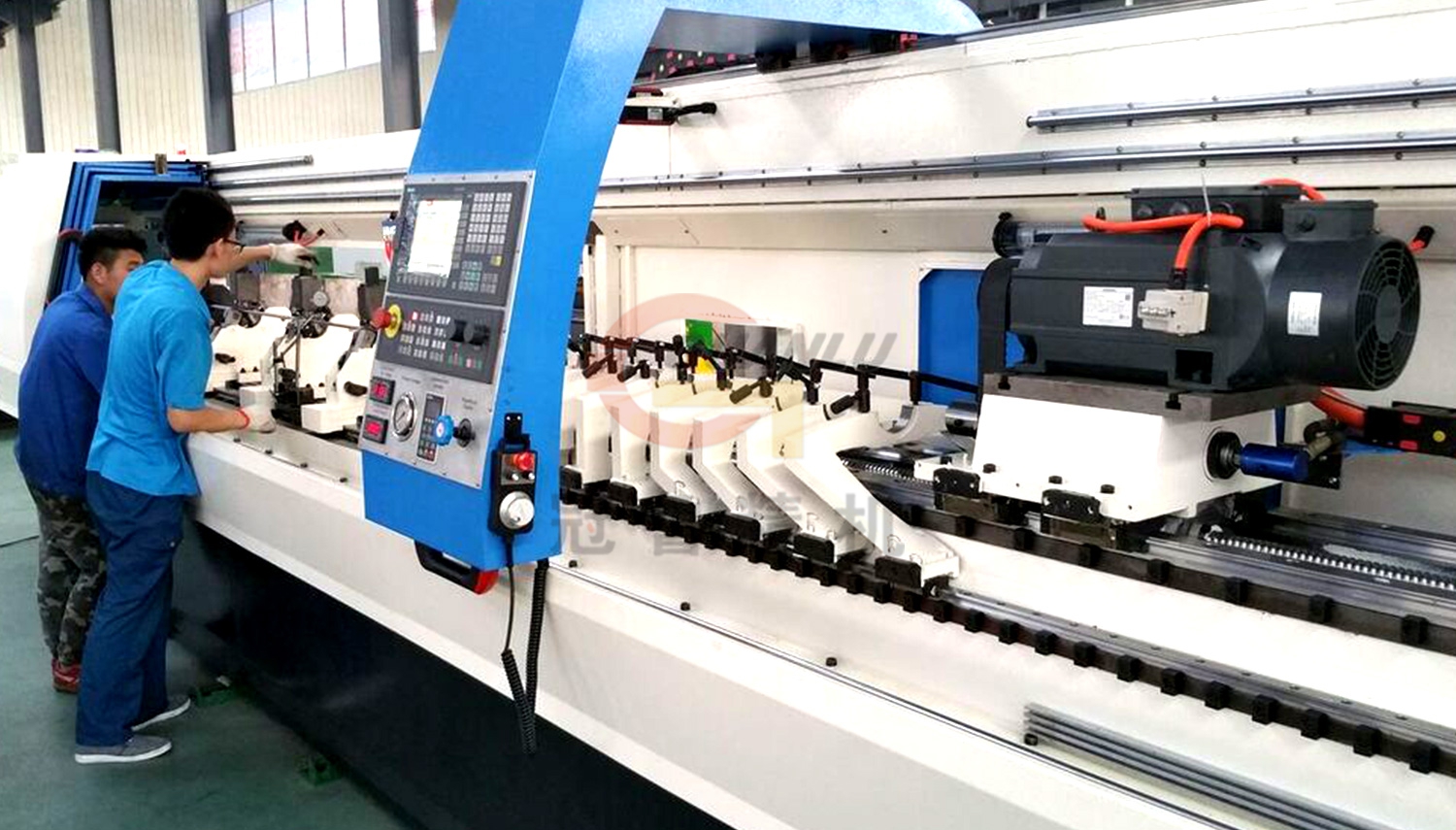

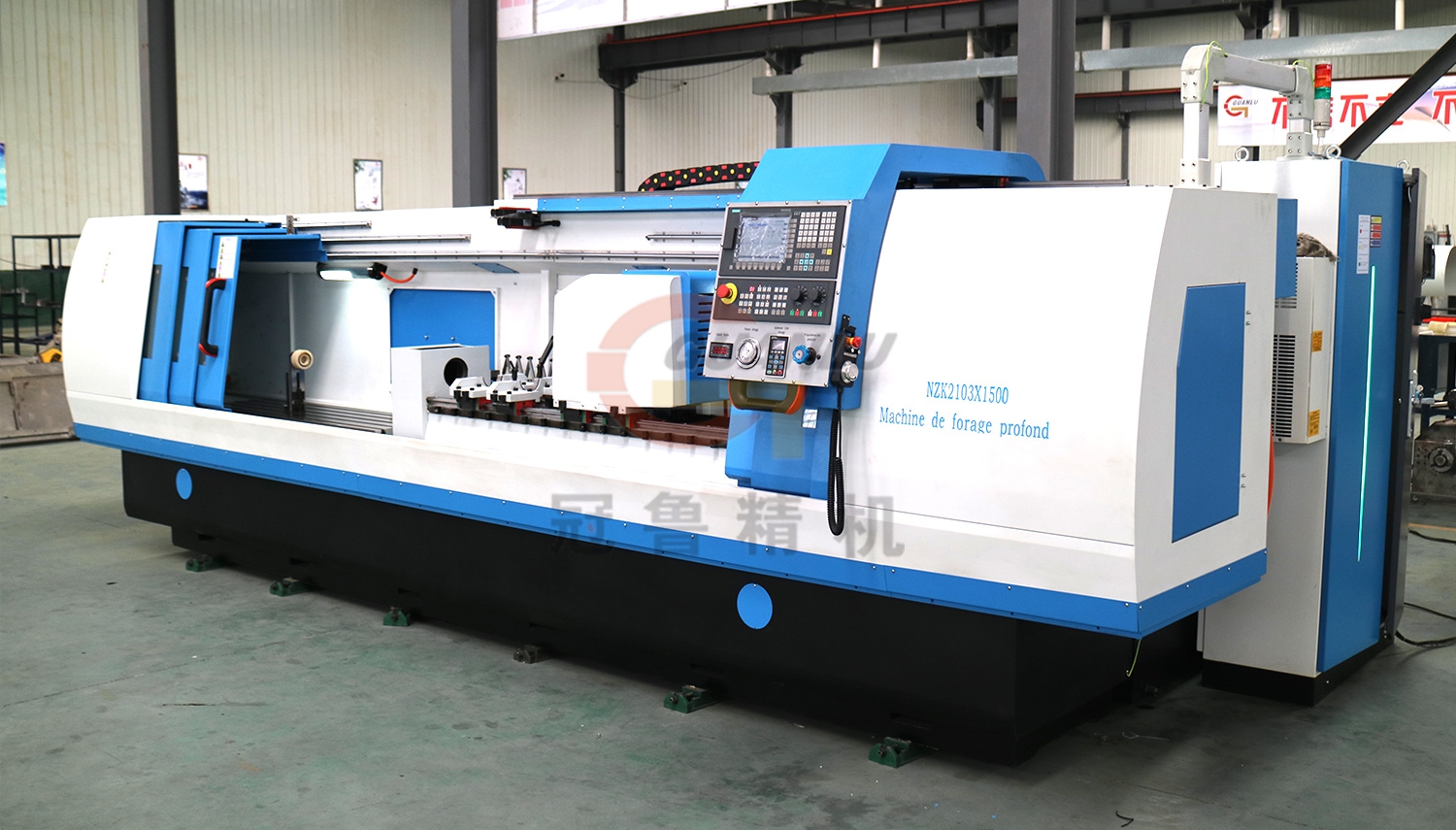

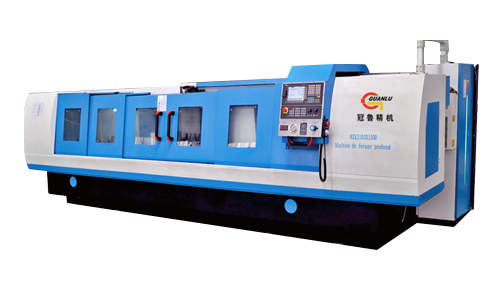

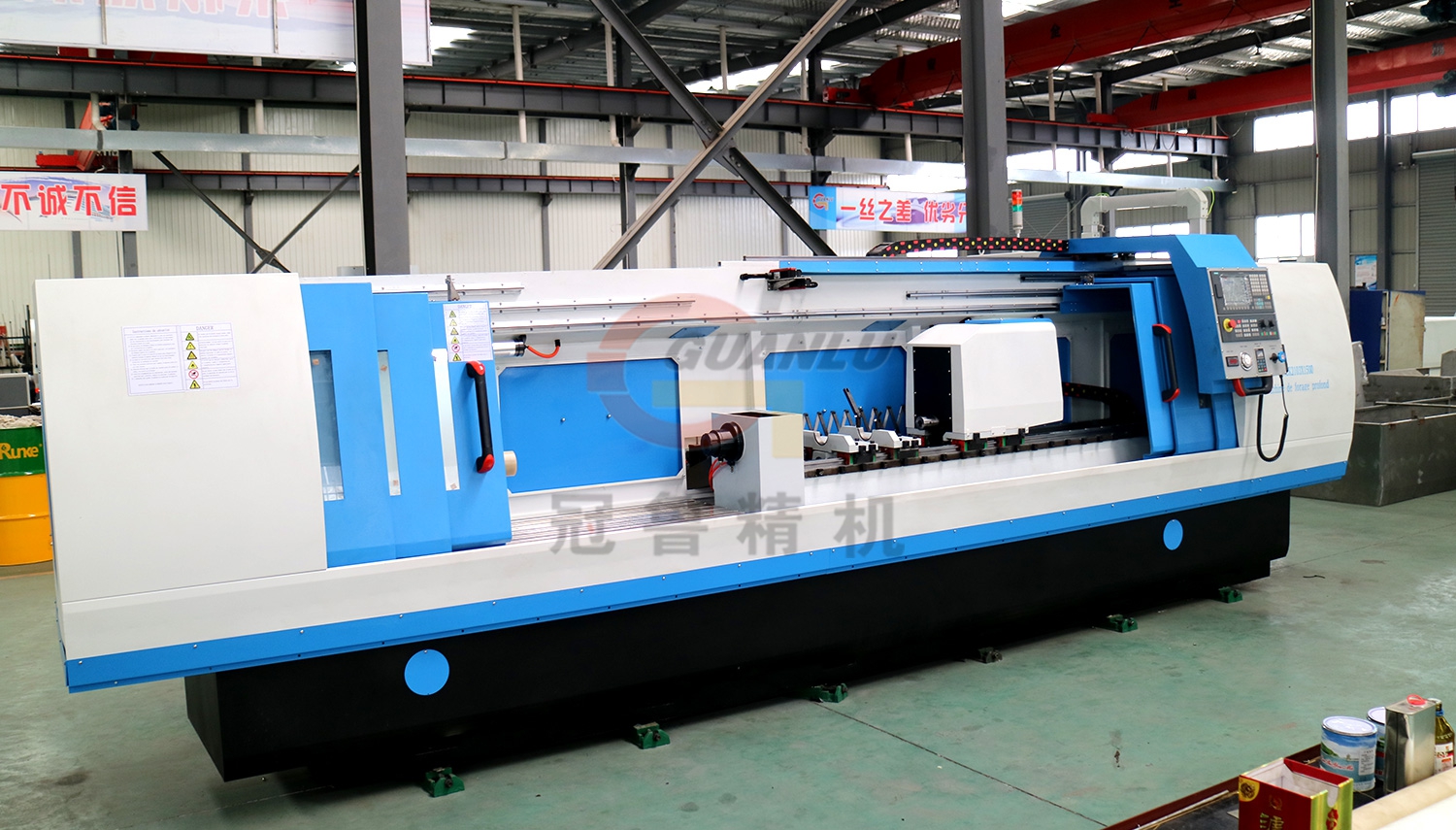

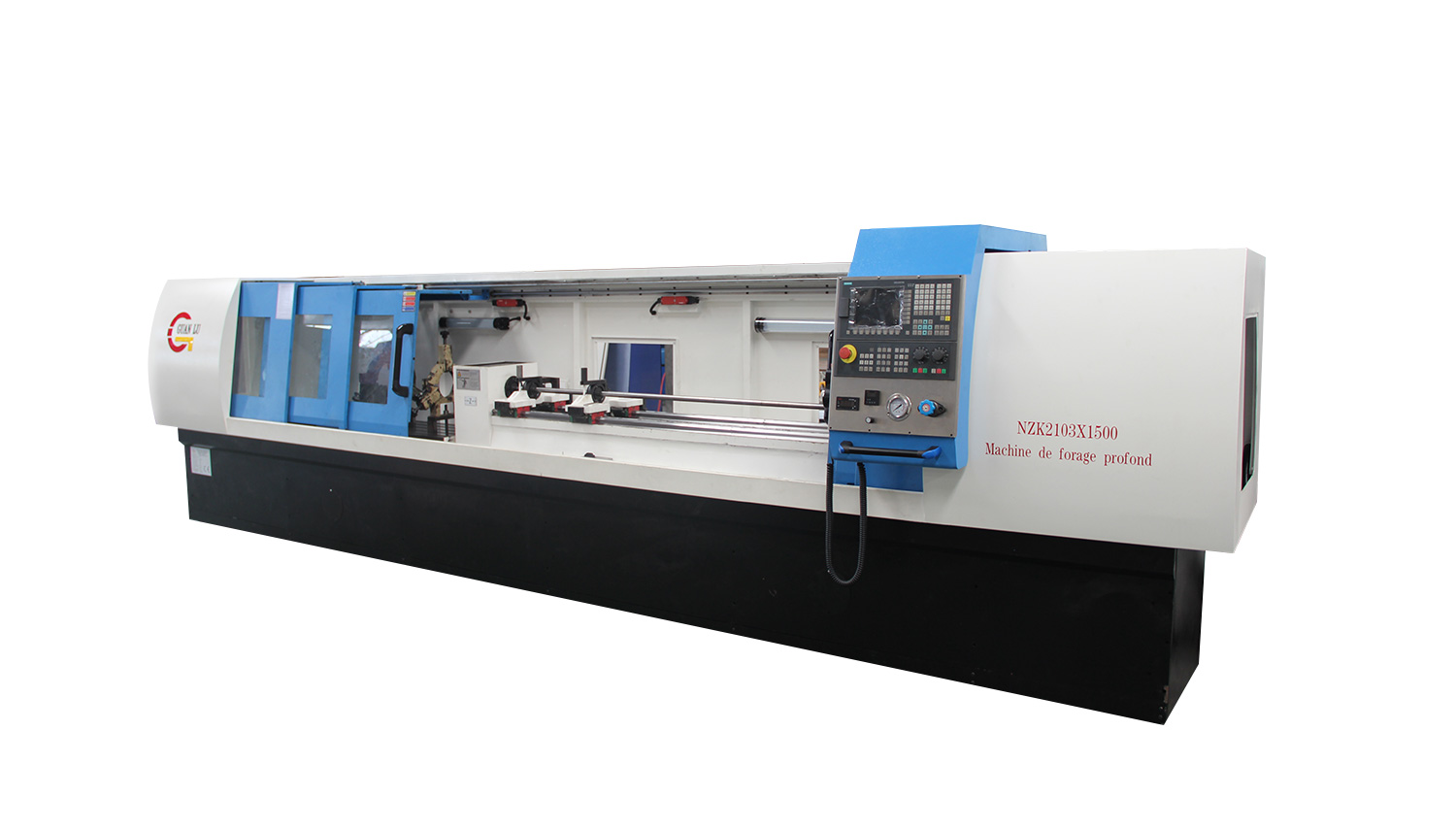

数控枪钻机床

数控单轴枪钻机床

德州冠鲁精密机械制造有限公司

数控单轴枪钻机床
数控单轴枪钻机床
数控单轴枪钻机床
数控单轴枪钻机床
数控单轴枪钻机床
数控单轴枪钻机床
数控单轴枪钻机床

机床概述

钻孔范围:Φ4~Φ20mm/Φ4~Φ30mm/Φ6~Φ40mm

最大钻孔深度:500/1000/1500/2000/2500 mm

最大钻孔长径比:100:1

工件外径范围:Φ15~Φ100mm

枪钻钻孔方式 单主轴、双主轴或者四主轴结构,可同时加工1个、2个或者4个工件,适用于轴类零件上的同轴孔的加工

床头箱:驱动工件旋转,转速恒定117r/min;定位。

钻床上用的导轨采用直线导轨

数控系统: SIEMENS/FANUC/广数

机床参数:

型号

ZKS2102系列

ZSk2103系列

ZSK2104系列

 单主轴

单主轴

单主轴

主参数

钻孔直径范围

4mm-20mm

4mm-30mm

6mm-40mm

最大钻孔深度

    500/1000/1500/2000/2500mm

主轴数量

    1

主轴间距

    140mm

钻杆箱

主电机功率

    3.7kw

    5.5kw

    7.5kw

最高转速

    5000r/min

    3500r/min

床头箱

功率

    1.5w

转速

    120r/min



刀具进给

进给速度范围

    5-500mm/min

快移速度

    4m/min

进给电机扭矩

    7.5Nm

   10Nm



冷却系统

最大流量

    100L/min


最大压力

    10Mpa

    8Mpa

过滤精度

    20um



加工精度

孔径精度

    IT7-IT10

粗糙度

    Ra0.8um-Ra3.2um

孔中心偏差

    工件不转1mm/1000mm,工件转:0.5mm/1000mm.

总功率

机床总功率

    20.5kw

    22kw

    25kw
