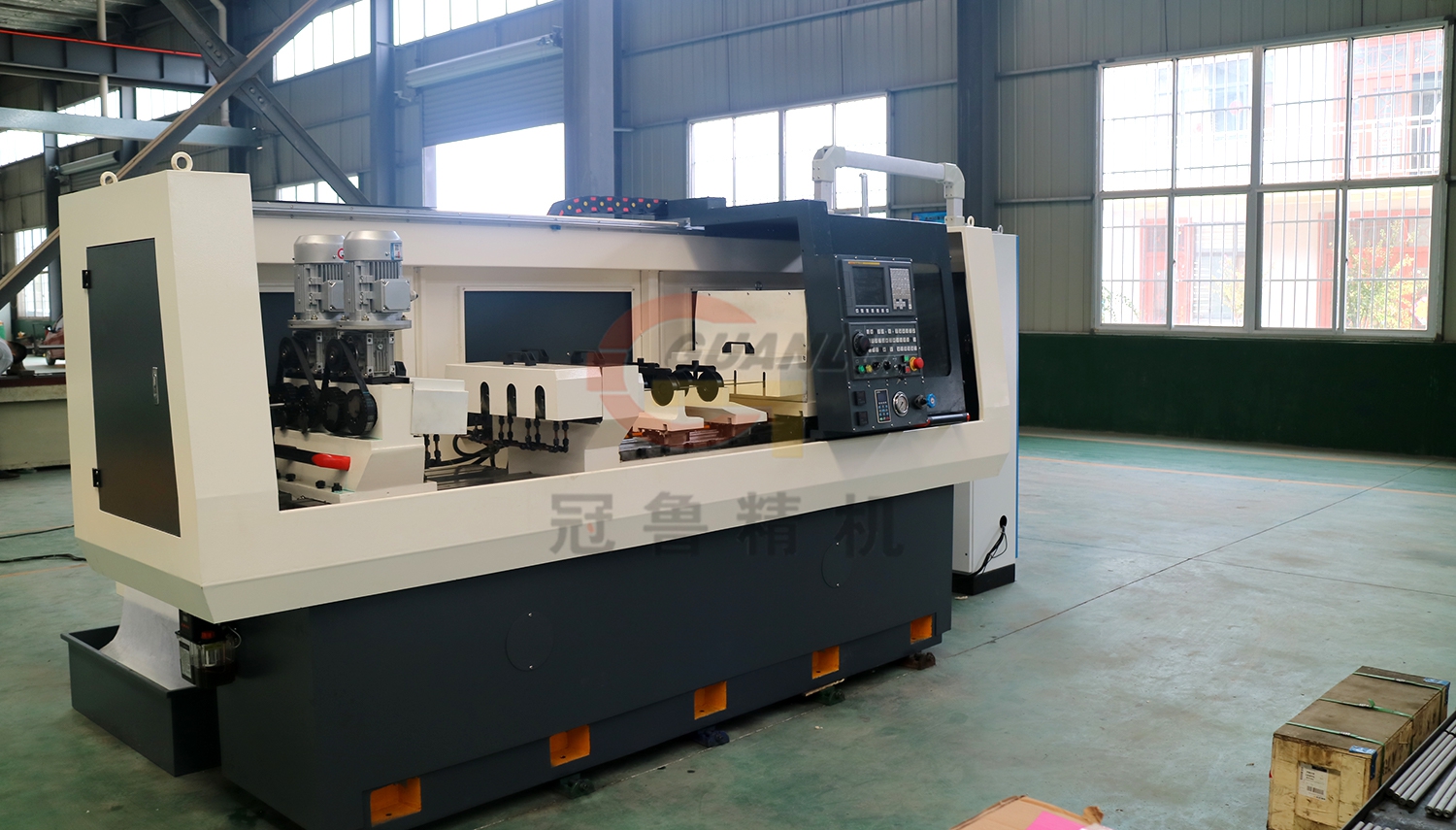

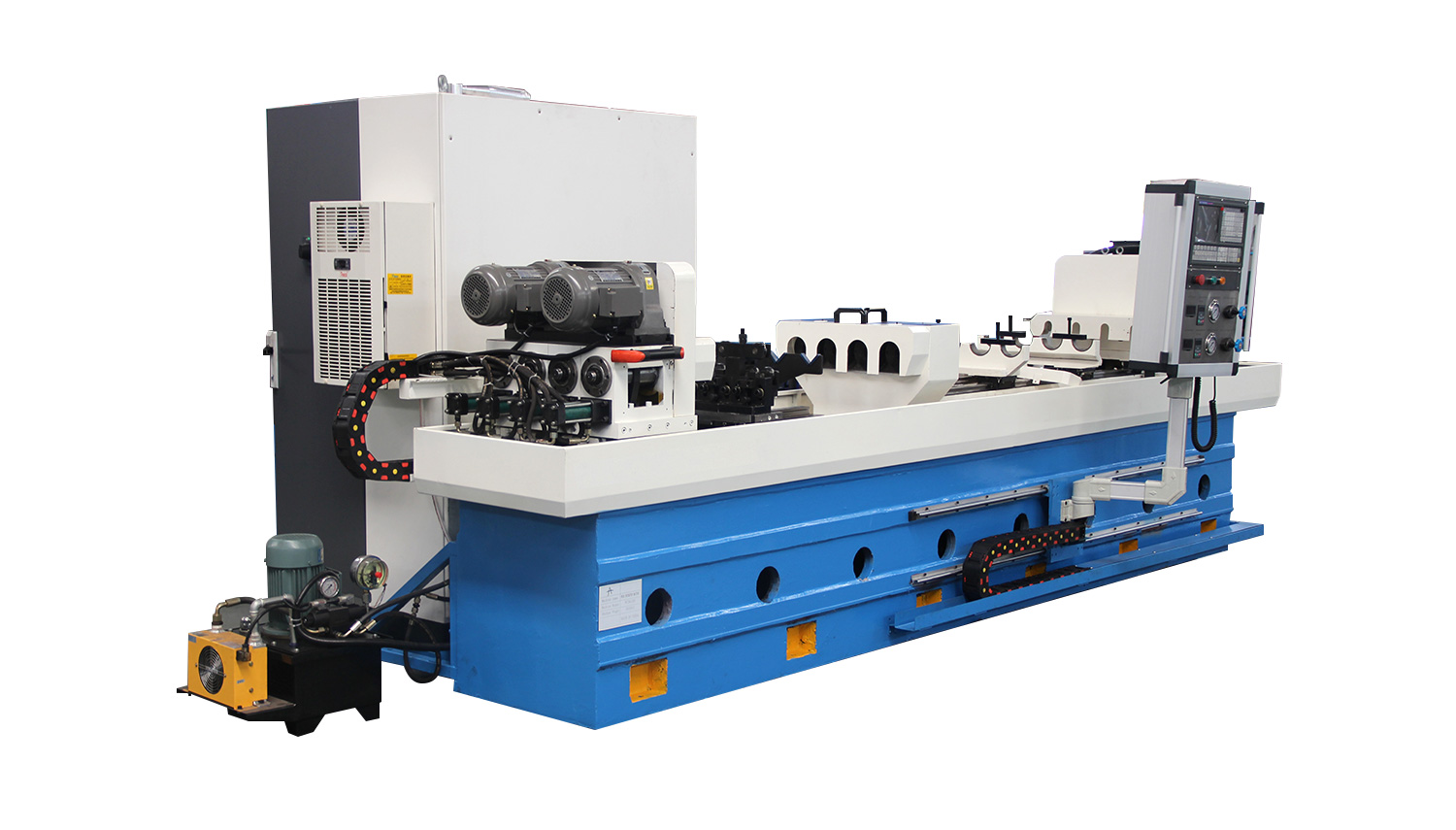

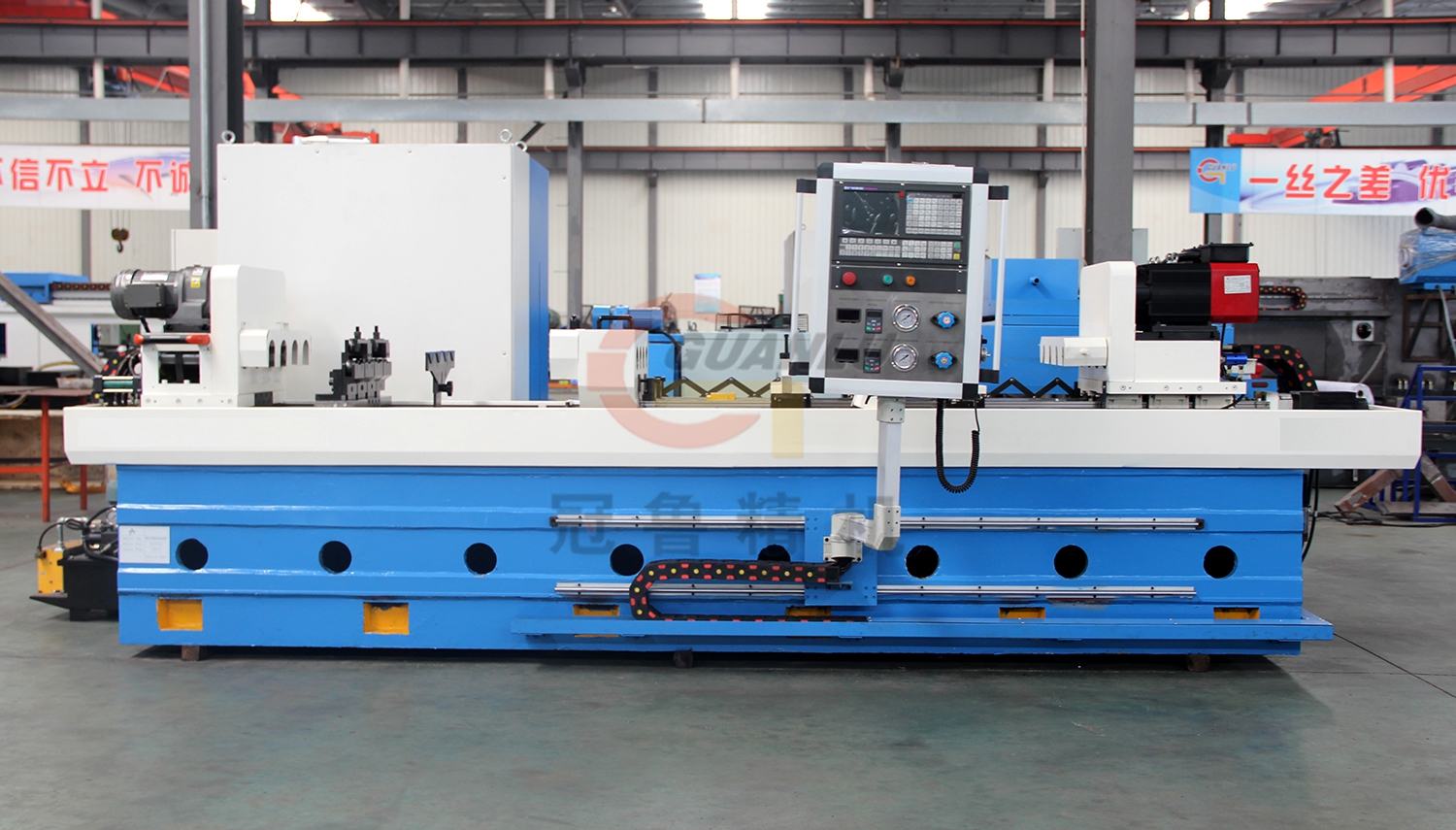

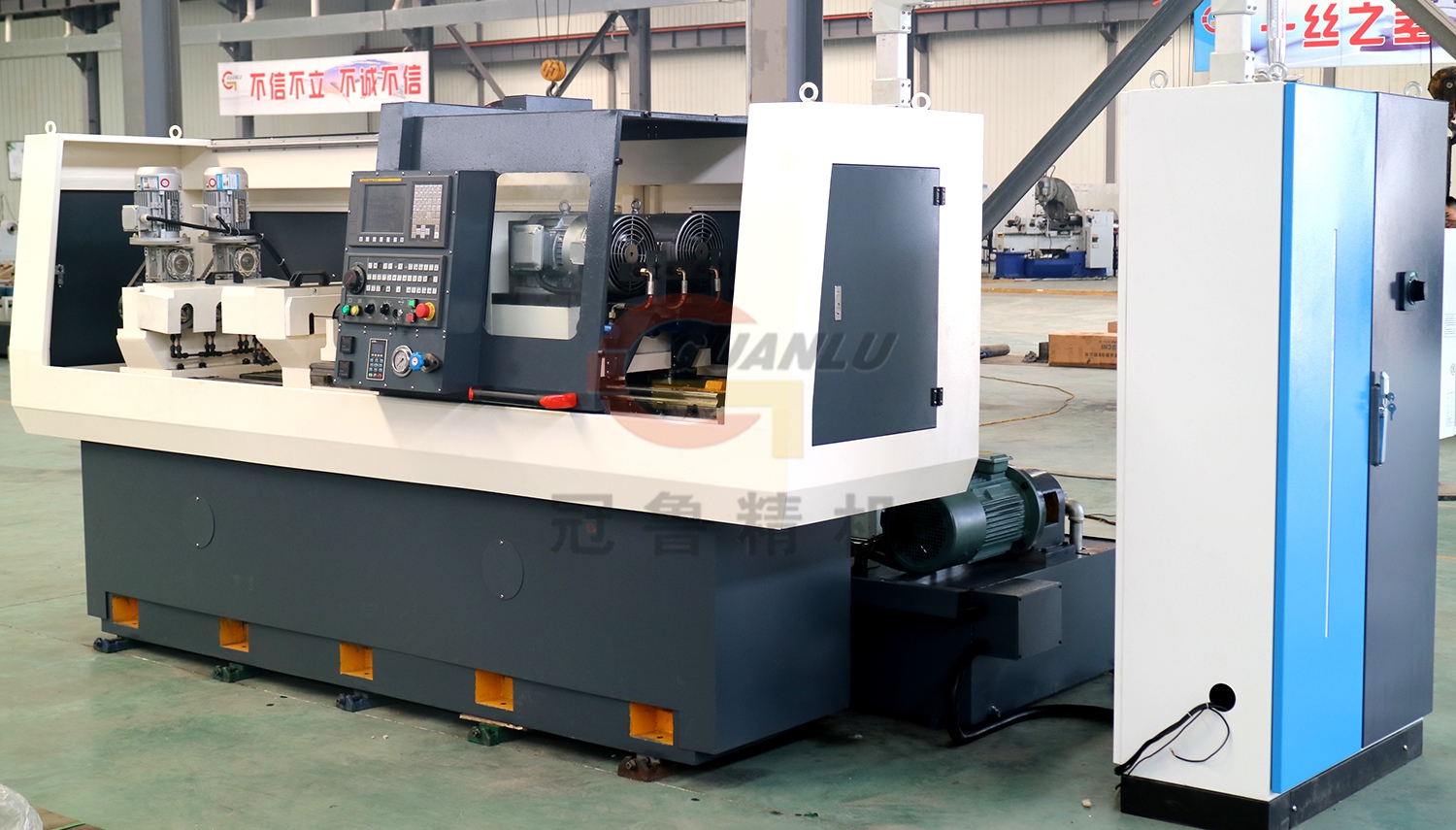

机床概述
钻孔范围：Φ4～Φ20mm/Φ4～Φ30mm/Φ6～Φ40mm
最大钻孔深度：500/1000/1500/2000/2500 mm
最大钻孔长径比：100:1
工件外径范围：Φ15～Φ100mm
枪钻钻孔方式，四主轴结构，可同时加工4个工件，适用于轴类零件上的同轴孔的加工
床头箱：驱动工件旋转，转速恒定117r/min；定位
机床上用的导轨采用直线导轨
数控系统： SIEMENS/FANUC/广数
机床参数：
型号 | ZKS2102系列 | |
四主轴 | ||
主参数 | 钻孔直径范围 | 4mm-20mm |
最大钻孔深度 | 500/1000/1500/2000/2500mm | |
主轴数量 | 4 | |
主轴间距 | 140mm | |
钻杆箱 | 主电机功率 | 7.5kwx2 |
最高转速 | 5000r/min | |
床头箱 | 功率 | 1.5wx2 |
转速 | 120r/min | |
刀具进给 | 进给速度范围 | 5-500mm/min |
快移速度 | 4m/min | |
进给电机扭矩 | 10Nm | |
冷却系统 | 最大流量 | 200L/min |
最大压力 | 10Mpa | |
过滤精度 | 20um | |
加工精度 | 孔径精度 | IT7-IT10 |
粗糙度 | Ra0.8um-Ra3.2um | |
孔中心偏差 | 工件不转1mm/1000mm, 工件转:0.5mm/1000mm. | |
总功率 | 机床总功率 | 42kw |
