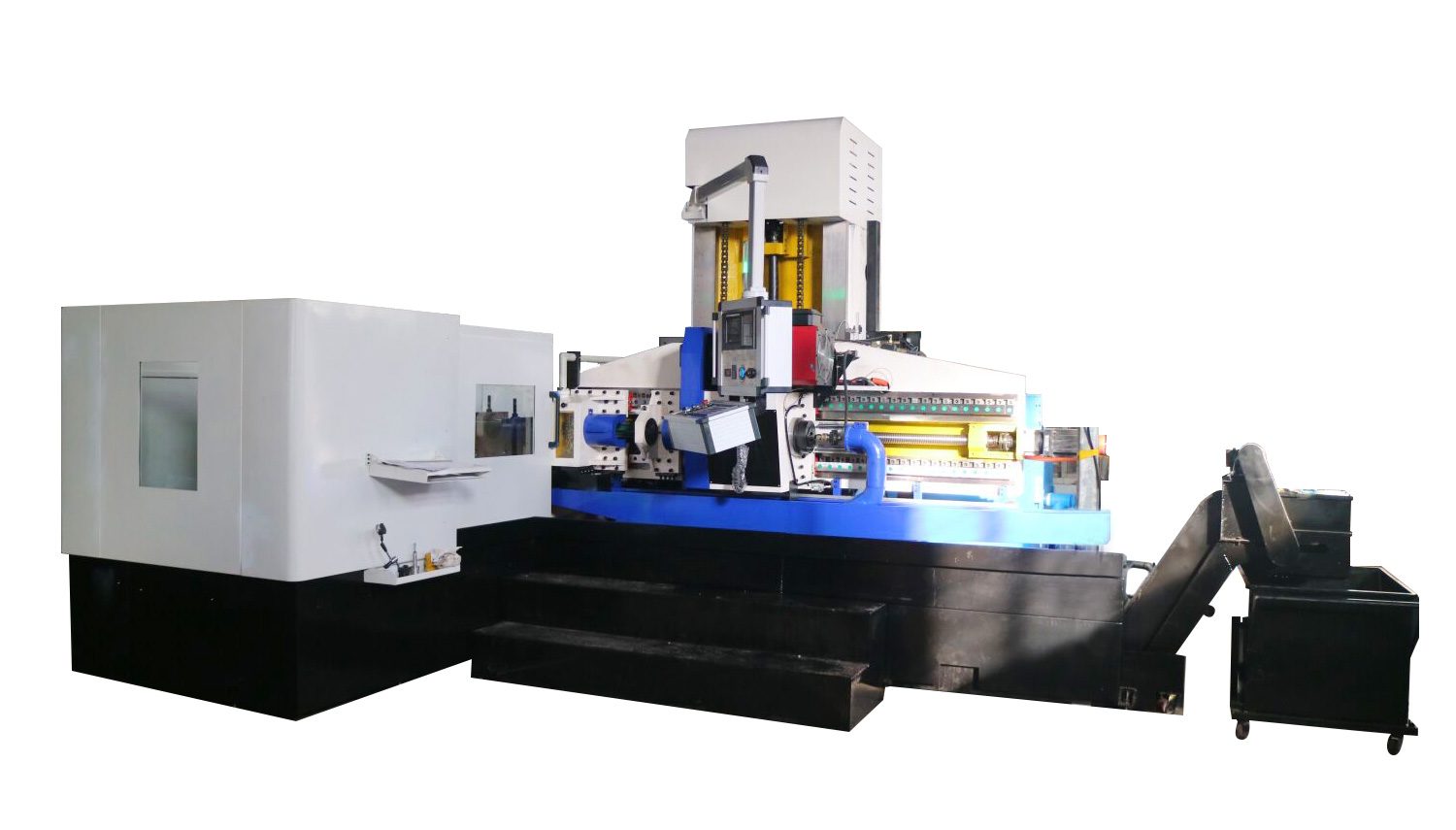

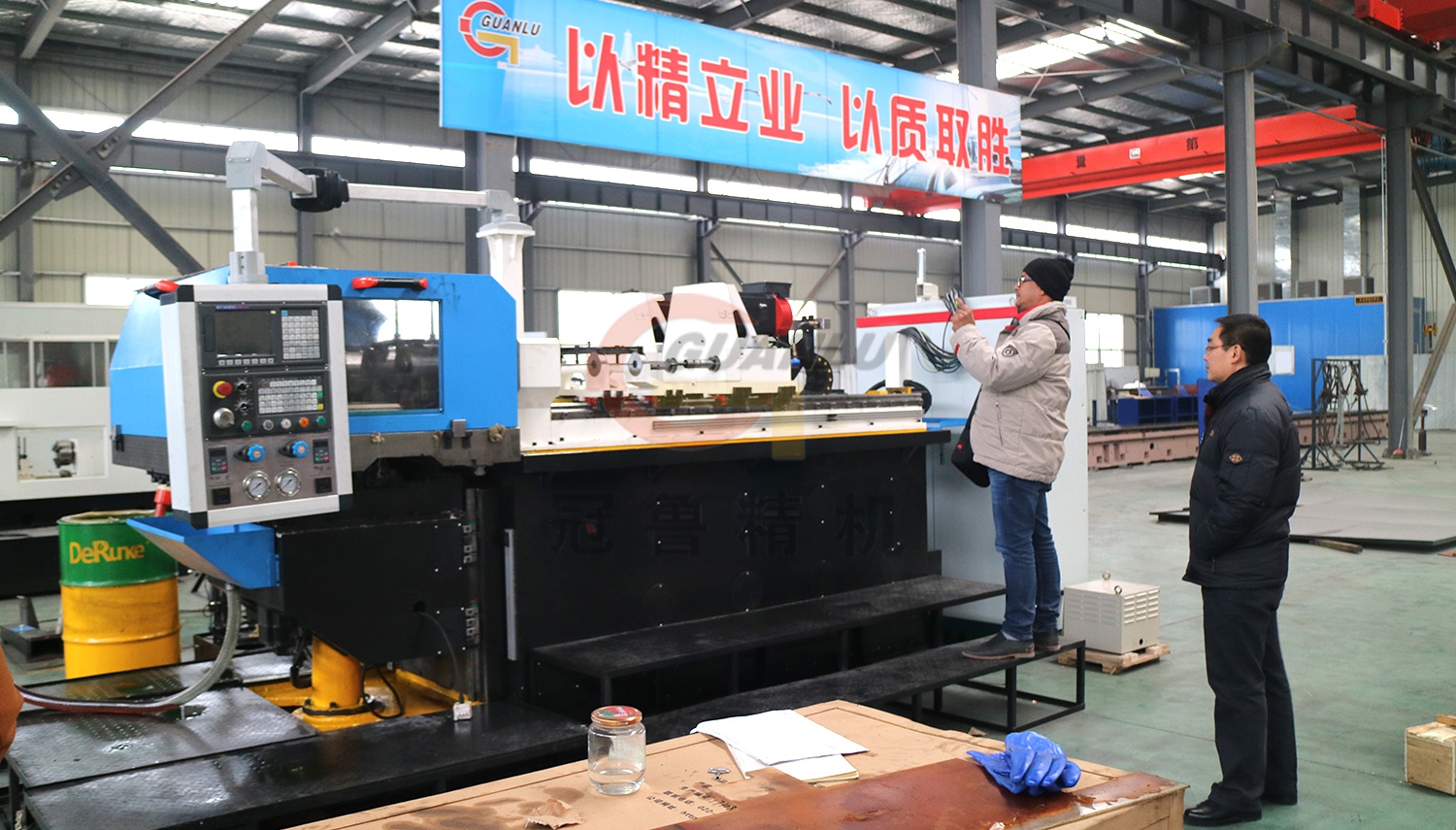

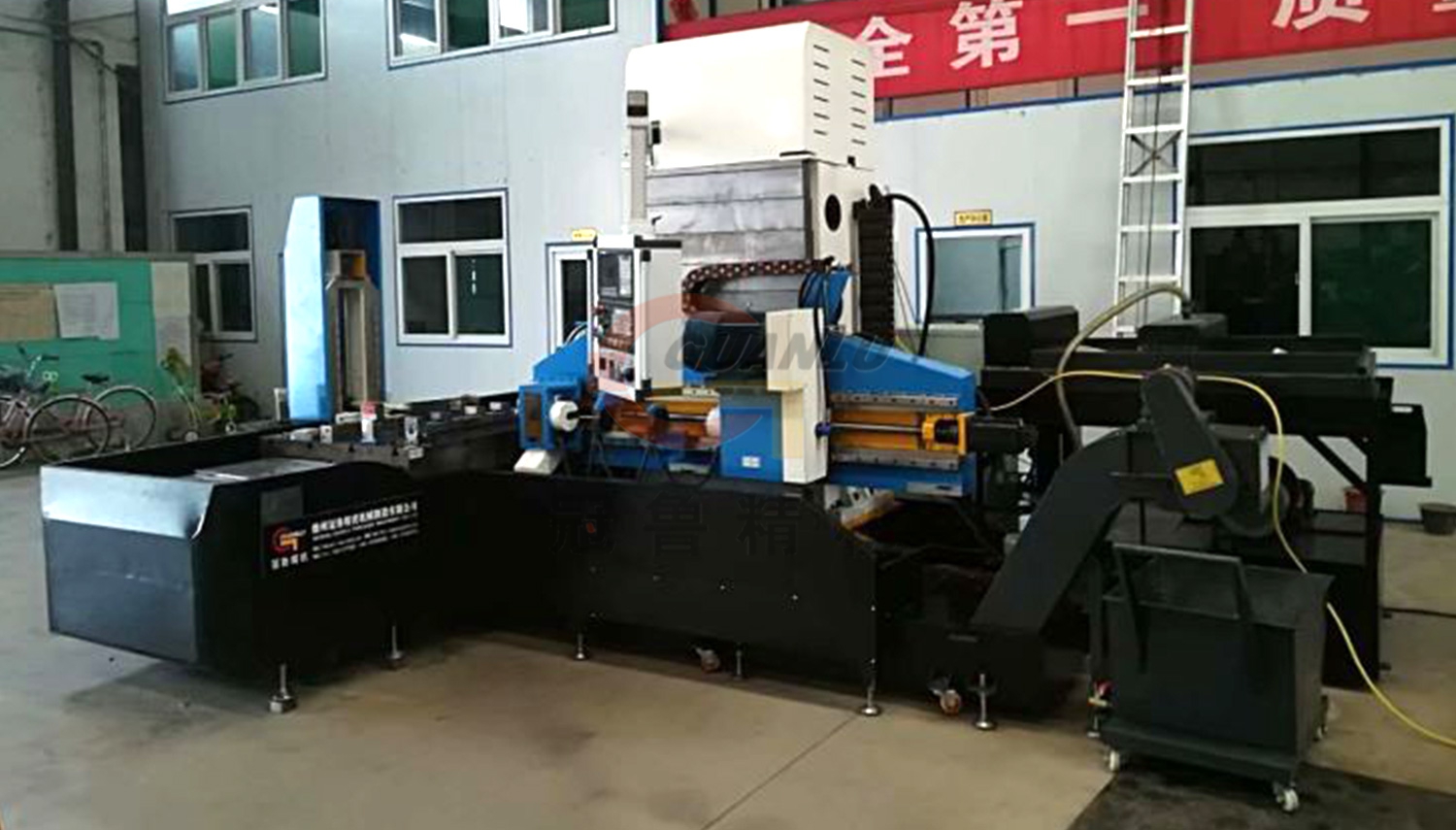

枪钻三坐标用于加工具有坐标孔分布的工件,可加工直孔、斜孔、通孔、盲孔、阶梯孔。

机床具有6个伺服轴:

X轴:驱动工件横向移动;滚动直线导轨;数控控制;

Y轴:驱动刀具升降移动;滚动直线导轨;数控控制;平衡块配重。

Z轴:驱动刀具进给运动;滚动直线导轨;数控控制。

W轴:控制立柱和工作台之间的距离;双矩形滑动导轨,数控控制。

A轴:控制刀具摆角;滑动导轨;闭环控制。

B轴:控制工件分度;数控控制。

钻杆箱

主轴最高转速6000r/min,为单主轴结构。

数控系统: FANUC/SIEMENS/广数

机床主要参数

技术规格

参数

工作范围

    枪钻钻孔直径范围

    Φ3~Φ35mm

    钻孔最大深度

    1000 mm

    1500mm

2000

2500

    主轴锥孔

    BT40

机床性能

    Z轴

    进给速度范围

    1~3000mm/min

    快速移动速度

    8m/min

    进给电机扭矩

    12Nm

    W轴

    快速移动速度

    3000mm/min

    行程

    600mm

    800 mm

    1000 mm

    1200 mm

    电机扭矩

    30Nm

    定位/重复定位精度

    ±0.02mm/±0.015mm

    X轴

    快速移动速度

    5m/min

    行程

    1000mm

    1500 mm

    2000 mm

    2500 mm

    电机扭矩

    30Nm

    40 Nm

    定位/重复定位精度

    ±0.02mm/±0.015mm

    Y轴

    快速移动速度

    4m/min

    行程

    1000mm

    电机扭矩

    22Nm

    定位/重复定位精度

    ±0.02mm/±0.015mm

    A轴

    摆角范围

    逆时针16°、顺时针26°

    电机扭矩

    22Nm

    B轴

    工作台面尺寸

    1 m×1m

    1.6m×1.2m

    2m×1.8m

    2.4m×2m

    工作台承重

    5吨

    8吨

    15吨

    20吨

    设定最小分度单位

    0.001度

    0.001度

    0.001度

    0.001度

    电机扭矩

    30Nm

    40Nm

    40Nm

    40Nm

    钻杆箱

    最高转速

    6000r/min

    电机功率

    11KW

    其它

    最大钻孔长径比

  100:1

    机床总功率(约)

    67KW

    72 KW

    77 KW

    82 KW

冷却系统

    最大压力

    10MPa

    最大流量

    100L/min

    过滤精度

    20μm
