立式珩磨机

本机床布局合理，核心运动部件（旋转、往复、涨刀）均采用伺服驱动与精密传动，刚性好、精度高。配备完善的冷却过滤与防护系统，并由稳定的数控系统整体控制，专为大型深孔零件的高精度珩磨而设计。

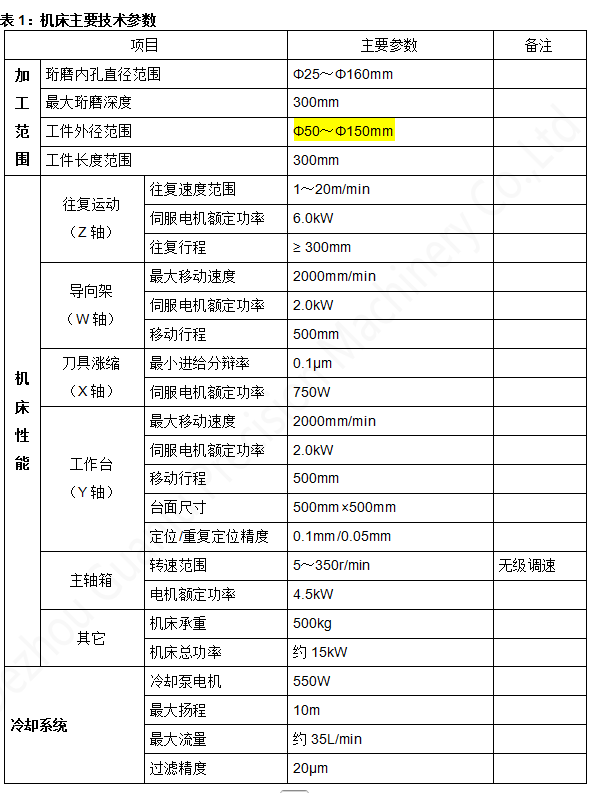

 总体布局
机床主要由底座、工作台、主轴箱、伺服涨刀系统、立柱、导向架、冷却系统、数控系统等核心部件构成。关键大型结构件（底座、工作台、主轴箱、立柱）均为铸件，保证刚性。

二、 各核心部分简述

1. 底座与工作台：

• 工作台可前后伺服移动，便于工件装夹。

• 移动部件有钢制防护罩，保护导轨与丝杠。

2. 主轴与涨刀系统：

3. 立柱与往复运动：

• 立柱固定于底座，其导轨承载主轴箱做往复运动。

• 运动由伺服系统驱动，采用高精度滚珠丝杠，并配备风琴式防护罩。

4. 导向架：

• 与主轴箱共用导轨，用于长工件上端的定位、顶紧，并为珩磨刀具提供导向。

5. 冷却系统：

• 采用外部喷油式冷却，地上油箱结构。

• 配备多级过滤（磁辊+纸袋），确保切削液清洁，起到润滑、冷却、排屑作用。

6. 防护与数控：

• 半防护结构：防止切削液飞溅，外观整洁。

• 独立数控电柜：内置冷却，防尘控温，保障系统稳定可靠运行。
